Name: Dvojčinný pneupohon TORK T-RX80 DA
Brand: TORK
Price: 9562 CZK
Availability: InStock

Parametry a katalogy

Doba otevření/zavření (s)	0,48...0,57 s
Kroutící moment	67 Nm
Připojení ventilu ISO5211	F05/F07
Teplota média	-10...80 °C
Hmotnost	4.90 kg

Katalog produktů EN ke stažení

Stáhnout PDF

TORK RX80.SR.14.0507.S11 je jednočinný (pružinový) pneumatický otočný pohon řady RX s certifikací do výbušného prostředí ATEX. Slouží k ovládání kulových kohoutů, klapek a dalších armatur s pootočením 90°, kde je vyžadována bezpečná poloha při výpadku tlakového vzduchu.

Kde pohon využijete

Pohon je určen pro nasazení v prostředí s nebezpečím výbuchu plynů a prachu – typicky v petrochemii, plynárenství, chemickém provozu nebo na plnicích stanicích, kde ovládá kulové kohouty a klapky na potrubních rozvodech. Díky ATEX certifikaci (II 2GD c T4) a krytí IP67 snáší i venkovní instalaci a vlhké nebo prašné prostředí.

TORK RX80.SR.14.0507.S11 pneumatický pohon ATEX

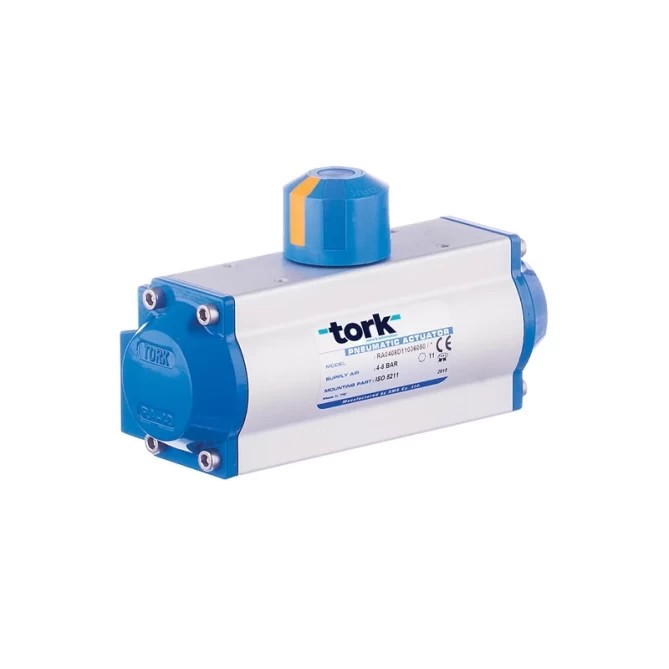

Princip jednočinného pohonu s pružinovým návratem

Bezpečná poloha při výpadku vzduchu

Jde o jednočinný (spring return) pohon – vestavěné pružiny (u této varianty 11 kusů) natažené tlakovým vzduchem otočí hřídelí do provozní polohy, a při odpojení nebo výpadku vzduchu vrátí armaturu zpět do bezpečné polohy bez nutnosti záložního zdroje energie.

Technické parametry:

Typ: jednočinný (SR – pružinový návrat)
Velikost tělesa: 80
Pracovní tlak: 4–8 bar
Provozní médium: stlačený vzduch
Teplotní rozsah: -20 až 80 °C
Krytí: IP67

ATEX certifikace: II 2GD c T4
Připojení k armatuře: dle ISO 5211
Připojení koncových spínačů / positioneru: Namur, VDI/VDE 3845
Seřízení koncových poloh: ± 5 % v obou směrech
Materiál tělesa: hliníkový profil (eloxovaný)

Časté dotazy

Co znamená značení „SR" u tohoto pohonu?

SR (Single Acting) znamená jednočinný pohon s pružinovým návratem. Tlakový vzduch pohon natáčí do jedné polohy, zpět do výchozí polohy jej vrací vestavěné pružiny.

Proč má pohon označení RX a ne RA?

RX je ATEX certifikovaná verze standardního pohonu řady RA, určená do prostředí s nebezpečím výbuchu plynů a prachu. Rozměry a momentové hodnoty jsou shodné se standardní řadou RA.

Jak se pohon připojuje k armatuře?

Připojení k armatuře je řešeno podle normy ISO 5211, díky čemuž lze pohon namontovat na běžné kulové kohouty a klapky se standardizovaným čtyřhranem a přírubou.

Lze k pohonu připojit koncové spínače nebo positioner?

Ano, horní připojovací rozhraní pohonu odpovídá standardu Namur (VDI/VDE 3845), takže lze namontovat koncový spínač, positioner nebo solenoidový ventil.
