Dvojčinný pneupohon TORK T-RX100 DA17

Dvojčinný pneupohon TORK T-RX100 DA17

Dvojčinný pneupohon TORK T-RX100 DA17

TORK
  • Kód produktu: TRX100DA17
  • Kód výrobce: RX100DA
  • Záruka: 2 roky

TORK T-RX100.DA17 je dvojčinný pneumatický pohon v nevýbušném provedení pro kulové kohouty a klapky, ovládaný tlakovým vzduchem. Krouticí moment 168 Nm při 6 bar, krytí IP67. Více informací

Ceníková cena 8 195 Kč
Cena bez DPH 4 741 Kč
Cena s DPH 21 % 5 737 Kč
− +

Parametry a katalogy

Doba otevření/zavření (s) 0,52...0,63 s
Kroutící moment 168 Nm
Připojení ventilu ISO5211 F07/F10
Teplota -10...80 °C
Hmotnost 6.00 kg

Katalogový list EN ke stažení

Stáhnout PDF

TORK T-RX100.DA17 je dvojčinný pneumatický otočný pohon (rack & pinion) v provedení do prostředí s nebezpečím výbuchu (Exproof). Ovládá kulové kohouty, klapky a šoupátka pomocí tlakového vzduchu přiváděného alternativně do obou komor pohonu – natočení o 90° tak probíhá v obou směrech bez pružiny.

Kde pohon využijete

Pohon se montuje na kulové kohouty, klapky nebo šoupátka v průmyslových provozech, kde je požadováno dálkové ovládání armatury tlakovým vzduchem. Díky certifikaci do výbušného prostředí je vhodný do provozů se zónami s nebezpečím výbuchu plynu nebo prachu – typicky plynové kotelny, čerpací stanice, chemický a petrochemický průmysl. Připojení na armaturu odpovídá normě ISO 5211, takže pohon lze namontovat na běžné kulové kohouty a klapky se čtyřhranným nebo přírubovým uchycením.

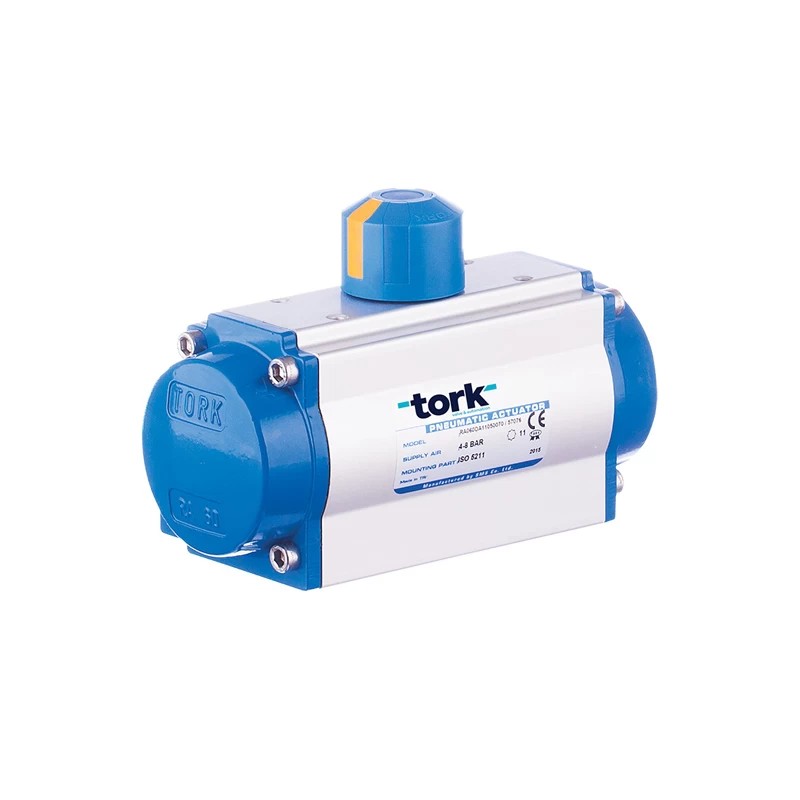

TORK T-RX100.DA17 dvojčinný pneumatický pohon Exproof

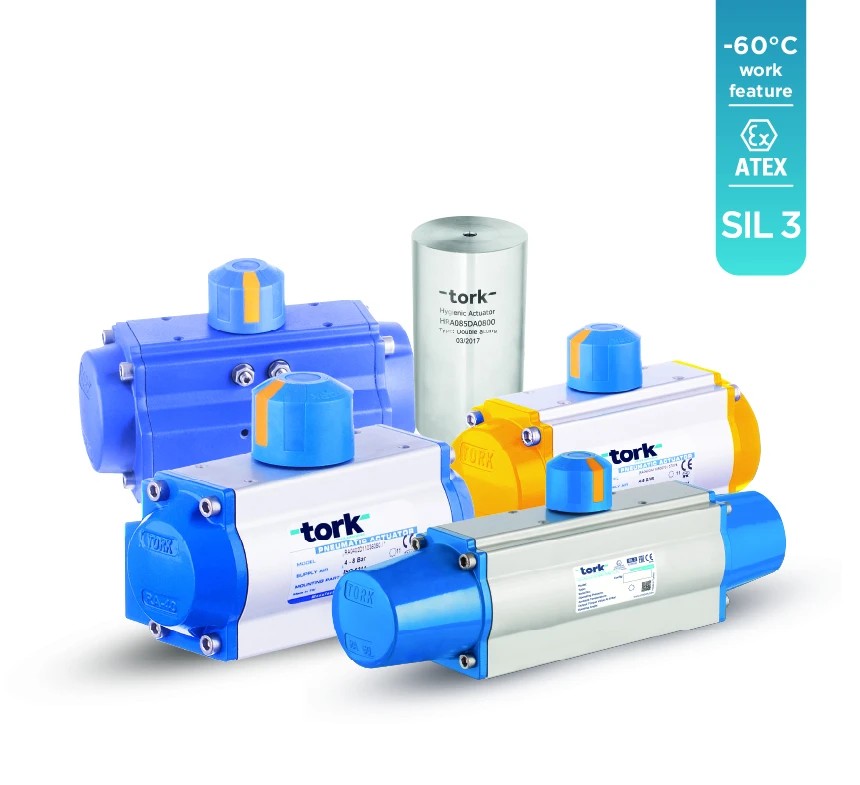

Konektory a připojení pohonu TORK RX100 DA17

Napájení vzduchem a připojení

Pohon vyžaduje přívod tlakového vzduchu o tlaku 4–8 bar. Připojení elektromagnetického ventilu, koncového spínače i pozicionéru je řešeno podle standardu Namur (VDI/VDE 3845), díky čemuž lze snadno domontovat příslušenství i od jiných výrobců. Zdvih (natočení) lze nastavit v obou směrech v rozsahu ±5°.

Technické parametry:

  • Krouticí moment: 168 Nm (při 6 bar)
  • Provozní tlak vzduchu: 4–8 bar
  • Teplota okolí: −20 °C – 80 °C
  • Připojení k armatuře: ISO 5211, příruba F07/F10
  • Čtyřhran (hřídel): 17 mm
  • Čas otevření / zavření: 0,52 s / 0,63 s
  • Spotřeba vzduchu (otevření/zavření): 0,73 l / 1,15 l
  • Hmotnost: 5,8 kg
  • Krytí: IP67
  • ATEX klasifikace: II 2GD c T4
    • Uvedeno dle směrnice ATEX 94/9/EC (starší značení, dnes nahrazeno 2014/34/EU – doporučujeme ověřit aktuální certifikát)

Časté dotazy

Pohon má přírubové připojení podle ISO 5211 (F07/F10) a čtyřhran 17 mm, takže je kompatibilní s běžnými kulovými kohouty a klapkami stejné velikosti od různých výrobců.

RX verze je certifikovaná pro provoz v prostředí s nebezpečím výbuchu plynů a prachu (zóny podle ATEX) a má krytí IP67. Standardní RA verze do těchto zón nasadit nelze.

Ano, technické parametry (moment, tlak, připojení) jsou shodné se standardní RA verzí. Vyšší cena za ATEX certifikaci se ale u provozů bez rizika výbuchu obvykle nevyplatí.

Připojení solenoidového ventilu, koncového spínače i pozicionéru je řešeno standardem Namur (VDI/VDE 3845), takže lze domontovat rozvaděč koncových spínačů, elektropneumatický pozicionér nebo ruční ovládání pro havarijní případy.
