Dvojčinný pneupohon TORK T-RA100 DA

Dvojčinný pneupohon TORK T-RA100 DA

Dvojčinný pneupohon TORK T-RA100 DA

TORK
  • Kód produktu: RX60DA.11.0507
  • Kód výrobce: RX60DA.11.0507
  • Záruka: 2 roky

TORK RX60DA.11.0507 je ATEX certifikovaný pneumatický pohon (rack & pinion) pro ovládání kulových kohoutů a klapek ve výbušném prostředí. Krouticí moment 39 Nm při 6 bar, krytí IP67, teplota −20 až 80 °C. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 6 239 Kč
Cena bez DPH 3 609 Kč
Cena s DPH 21 % 4 367 Kč
− +

Parametry a katalogy

Doba otevření/zavření (s) 0,22...0,26 s
Kroutící moment 39 Nm
Připojení ventilu ISO5211 F04/F05/F07
Teplota média -10...80 °C
Hmotnost 4.90 kg

Katalog produktů EN ke stažení

Stáhnout PDF

TORK RX60DA.11.0507 je pneumatický čtvrtotáčkový pohon typu rack & pinion (pístový s ozubeným hřebenem) v provedení pro výbušné prostředí ATEX. Slouží k automatickému ovládání kulových kohoutů, klapek a dalších čtvrtotáčkových armatur pomocí stlačeného vzduchu, a to jak v on/off, tak v proporcionálním režimu.

Kde pohon využijete

Pohon RX60DA se používá v provozech, kde je nutné ovládat armatury na potrubí s hořlavými plyny, parami nebo prachem – typicky v chemickém a petrochemickém průmyslu, na plynových rozvodech, ve výrobě a distribuci LPG nebo v provozech s rizikem výbušné atmosféry. Řídí kulové kohouty a klapky v on/off i proporcionálním provozu.

Vzhledem k certifikaci ATEX II 2GD c T4 je vhodný do zón, kde běžný neexploatibilní pohon nelze nasadit, a to při zachování stejných rozměrů a krouticích momentů jako u standardní řady RA.

Pneumatický pohon TORK RX60DA na kulovém kohoutu

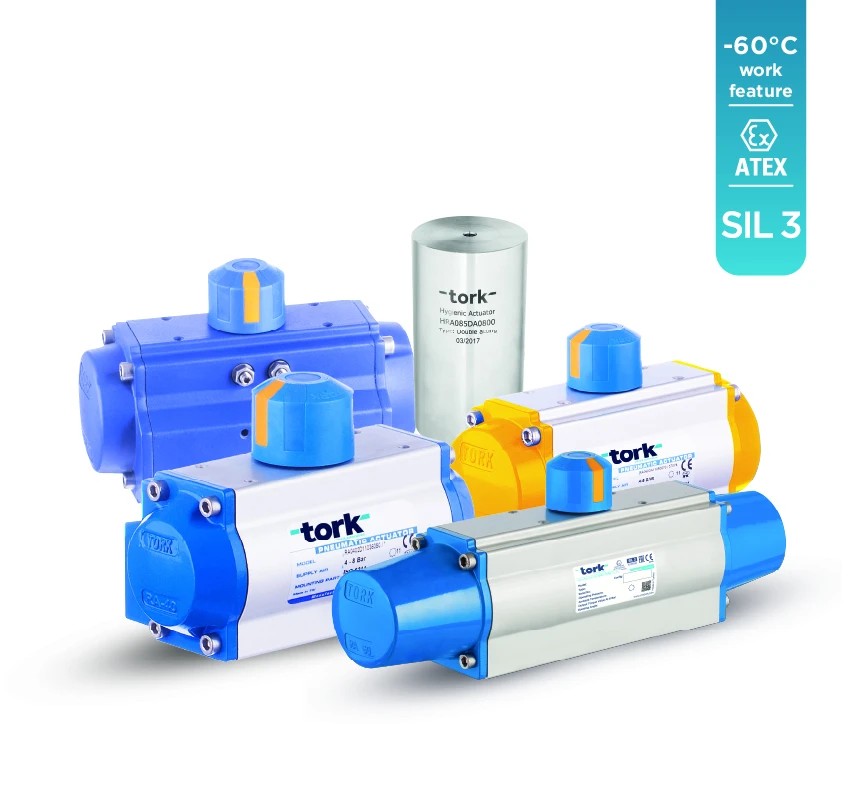

Konstrukce pohonu TORK RX60DA

Konstrukce a připojení

Tělo pohonu i víka jsou z tlakově litého/protlačovaného hliníku, odolného proti korozi. Hřídel je z poniklované nebo nerezové oceli. Připojení na armaturu odpovídá normě ISO 5211 / DIN 3337, konkrétně přírubě F04/F05/F07 podle konfigurace čtvercové hlavy 11 mm a přírub Ø50/Ø70.

Připojení solenoidového ventilu, koncového spínače i pozicionéru je řešeno podle standardu Namur VDI/VDE 3845, což umožňuje snadnou montáž běžného příslušenství.

Seřízení a přestavba

Zdvih lze seřídit v obou směrech (otevřená i zavřená poloha) v rozsahu ±5 %. Dvojčinný pohon (DA) lze podle výrobce jednoduše přestavět na jednočinný přidáním sady pružin.

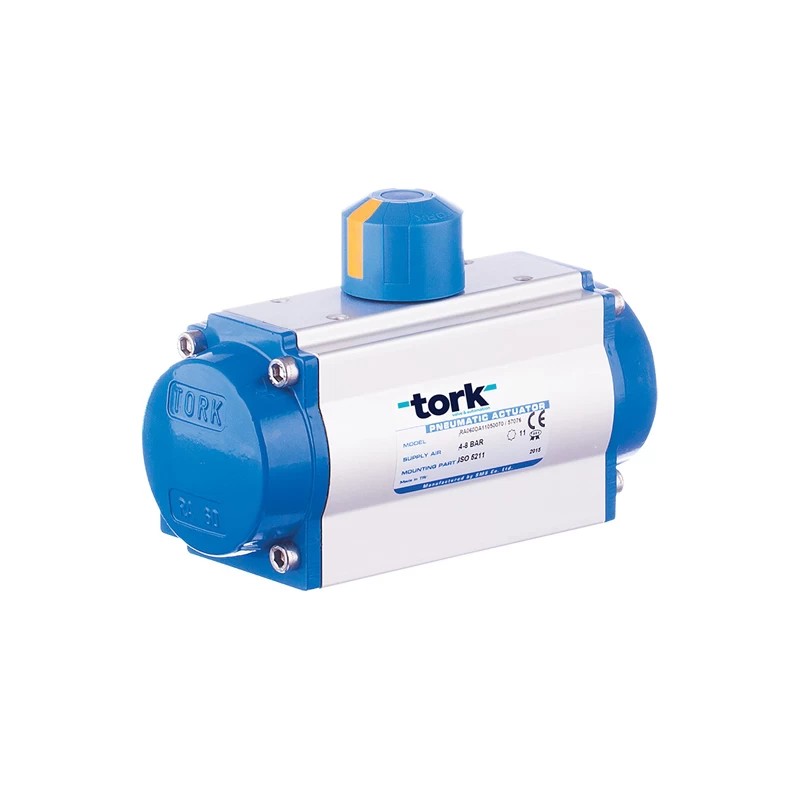

Seřízení zdvihu pohonu TORK RX60DA

Technické parametry:

  • Krouticí moment: 39 Nm (při 6 bar)
  • Provozní tlak vzduchu: 4–8 bar
    • Pozn.: samostatná ATEX tabulka v katalogu uvádí rozsah 2,5–8 bar – ověřit s výrobcem
  • Okolní teplota: −20 °C až 80 °C
  • Krytí: IP67
  • ATEX klasifikace: II 2GD c T4
  • Doba otevření / zavření: 0,27 s / 0,33 s
  • Spotřeba vzduchu: 0,17 l (otevření) / 0,28 l (zavření)
  • Hmotnost: 1,8 kg
  • Seřízení zdvihu: ±5 % v obou směrech
  • Kvalita vzduchu (dle ISO 8573-1): 7–4–4 (částice–voda–olej)
  • Připojení na armaturu: ISO 5211 / DIN 3337, příruba F04/F05/F07
  • Připojení příslušenství (solenoidový ventil, koncový spínač, pozicionér): Namur VDI/VDE 3845

Časté dotazy

Pohon je určen pro čtvrtotáčkové armatury – kulové kohouty, klapky a další ventily s připojením podle ISO 5211/DIN 3337, konkrétně příruby F04/F05/F07.

Ano, pohon má certifikaci ATEX II 2GD c T4 a krytí IP67, takže je určen pro nasazení v prostorách s rizikem výbuchu plynů i prachu.

Připojení solenoidového ventilu, koncového spínače i pozicionéru je řešeno podle standardu Namur VDI/VDE 3845, takže lze použít běžné příslušenství této normy.

Ano, výrobce uvádí, že dvojčinné pohony lze snadno přestavět na jednočinné přidáním sady pružin.

Pohon má krytí IP67 a je určen pro provoz v okolní teplotě od −20 °C do 80 °C.
