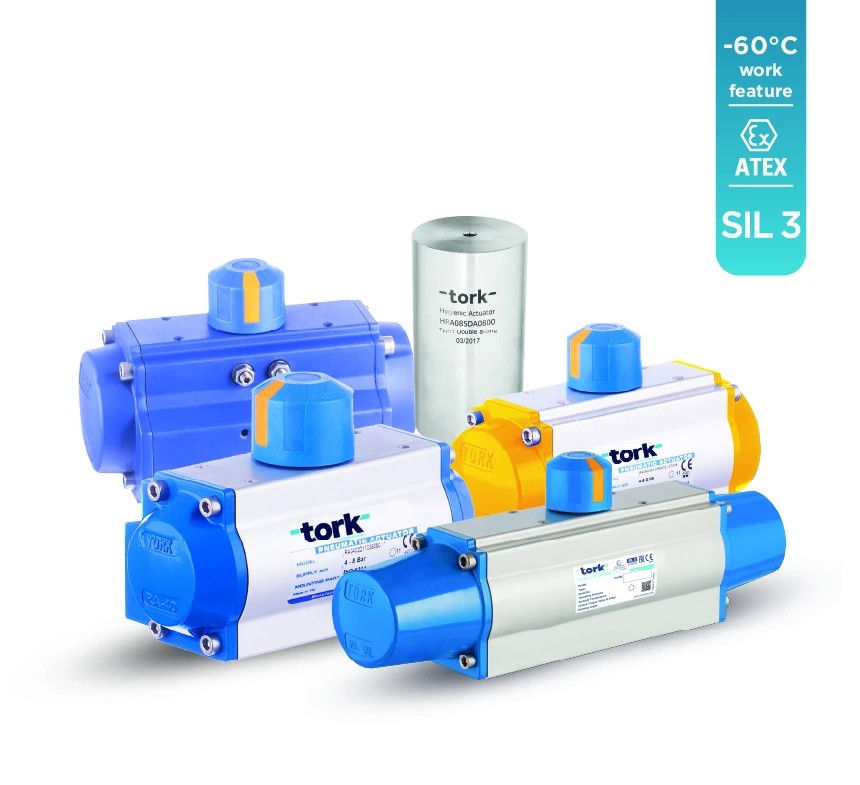

Pneumatický aktuátor TORK RX40.DA je dvojčinný otočný pohon pro ovládání kulových kohoutů a klapek v ATEX prostředí. Hliníkové tělo, krytí IP67, moment 15 Nm při 6 bar. Více informací
Na objednávku
| Doba otevření/zavření (s) | 0,52...0,63 s, 0,22...0,26 s |
| Kroutící moment | 15 Nm |
| Připojení ventilu ISO5211 | F03/F04/F05 |
| Teplota média | -10...80 °C |
| Hmotnost | 4.90 kg |
Katalog produktů EN ke stažení
Stáhnout PDFTORK RX40.DA je dvojčinný pneumatický otočný pohon (rack & pinion aktuátor) v provedení do prostředí s nebezpečím výbuchu. Slouží k ovládání kulových kohoutů, klapek nebo VZT klapek v režimu on/off. Pohon je certifikovaný podle ATEX a je vhodný do zón s výskytem plynů i prachu.
RX40.DA se nasazuje v provozech, kde hrozí výbuch plynů nebo prachu – chemický a petrochemický průmysl, plynárenství, čerpací stanice, úpravny paliv a podobná prostředí vyžadující ATEX certifikaci zařízení. Ovládá kulové kohouty i klapky se standardním připojením ISO 5211, typicky v kombinaci s namur elektromagnetickým ventilem, koncovým spínačem nebo polohovačem.
Díky krytí IP67 a hliníkovému tělu odolnému proti korozi je vhodný i pro venkovní instalace a vlhčí provozy.
Tělo i písty jsou z lisovaného hliníku, odolného proti korozi. Připojení k armatuře odpovídá standardu ISO 5211, připojení koncového spínače, polohovače i elektromagnetického ventilu je řešeno podle namur standardu VDI/VDE 3845. Nastavení zdvihu (dorazu) je možné v obou směrech v rozsahu ±5 %.
Technické parametry:
Připojení k armatuře (kulový kohout, klapka) odpovídá standardu ISO 5211 s dorazovou přírubou F03, F04 nebo F05. Montáž na hřídel armatury probíhá přes hranatý nebo oválný adaptér.
Řada RX je certifikovaná podle ATEX (třída II 2GD c T4) a je určena do prostředí s nebezpečím výbuchu plynů i prachu. Katalog udává i verzi RXM pro extrémně nízké teploty do −60 °C.
Jako dvojčinný (DA) aktuátor vyžaduje 5/2 cestný elektromagnetický ventil s namur připojením podle VDI/VDE 3845. Ventil lze namontovat přímo na tělo aktuátoru bez nutnosti externího potrubí.
Servisní (repair) sada zahrnuje veškerá těsnění a ložiskové prvky pístu a pastorku (O-kroužky, ložiska pístu i pastorku). Ostatní díly – těleso, píst, pružiny, šrouby – se objednávají samostatně dle dílenského výkresu.
Ano, aktuátor umožňuje jemné dorazové seřízení koncových poloh v obou směrech v rozsahu ±5 %, takže lze doladit přesnou pozici otevřeno i zavřeno přímo na armatuře.
