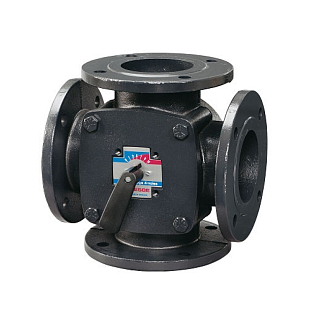

Čtyřcestný směšovací ventil ESBE 4F 65 (DN 65, přírubový) pro topení i chlazení. Zdvojenou funkcí chrání kotel před nízkou vratnou teplotou. Kvs 90 m³/h, PN 6, max. 110 °C. Více informací
| Průtok | 90 m3/h |
| Teplota | -15...110 °C |
| Tlak | PN 6 |
| Typ připojení | Příruba |
| Velikost připojení | DN 65 |
| Hmotnost | 11.86 kg |
Datový list CZ ke stažení
Stáhnout PDF
Návod k instalaci ke stažení
Stáhnout PDFESBE 4F 65 je čtyřcestný (rotační) směšovací ventil ze šedé litiny s přírubovým připojením DN 65. Je určený pro aplikace topení i chlazení a lze jej ovládat ručně pomocí hliníkové páky, nebo motoricky pomocí servopohonu.
Ventil se používá ve vytápěcích systémech s kotlem a radiátorovým nebo podlahovým okruhem. Díky zdvojené směšovací funkci přimíchává část teplé vody přiváděné z kotle k vratné vodě z topného okruhu, čímž zvyšuje teplotu vody vstupující zpět do kotle nad úroveň, kterou by zajistila běžná třícestná armatura. Je vhodný jako náhrada kotlů citlivých na nízkou teplotu vratné vody, typicky v kotelnách rodinných domů i větších objektů.
Technické parametry (DN 65 / obj. č. 11102000):
Ventil DN 65 lze motorizovat servopohony ESBE řady 90 (15 Nm) nebo ARC300 (30 Nm), s maximálním rozdílovým tlakem 50 kPa a max. průtokem 64 m³/h u obou pohonů. Lze také doplnit regulátory ESBE CRA120 nebo CRC120.
Všechny hlavní části ventilu jsou vyměnitelné. Těsnění kolem osy tvoří 2 O-kroužky z EPDM, jeden z nich lze vyměnit bez nutnosti vypustit aplikaci. Před samotnou výměnou je ale nutné aplikaci odtlakovat.
Ventil je určen pro topnou vodu v souladu s normou VDI 2035, směsi vody a glykolu do 50 % a směsi vody a ethanolu do 28 %.
Řada 4F má zdvojenou směšovací funkci – část teplé vody z kotle se přimíchává k vratné vodě z okruhu, čímž se dosáhne vyšší teploty vody vstupující do kotle, než jakou umožní klasická třícestná armatura.
