Ventil AB-PM řady Danfoss je kombinovaný automatický vyvažovací ventil pro otopné soustavy v bytových a komerčních budovách, který v jediném kompaktním tělese zajišťuje regulaci diferenčního tlaku, omezení průtoku a zónové řízení. Více informací
Na objednávku
| Jmenovitá světlost | DN 15 |
| Teplota | -10...120 °C |
| Tlak | PN 16 |
| Typ připojení | Vnější závit |
| Velikost připojení | G 3/4" |
| Hmotnost | 0.59 kg |
Datový list CZ ke stažení

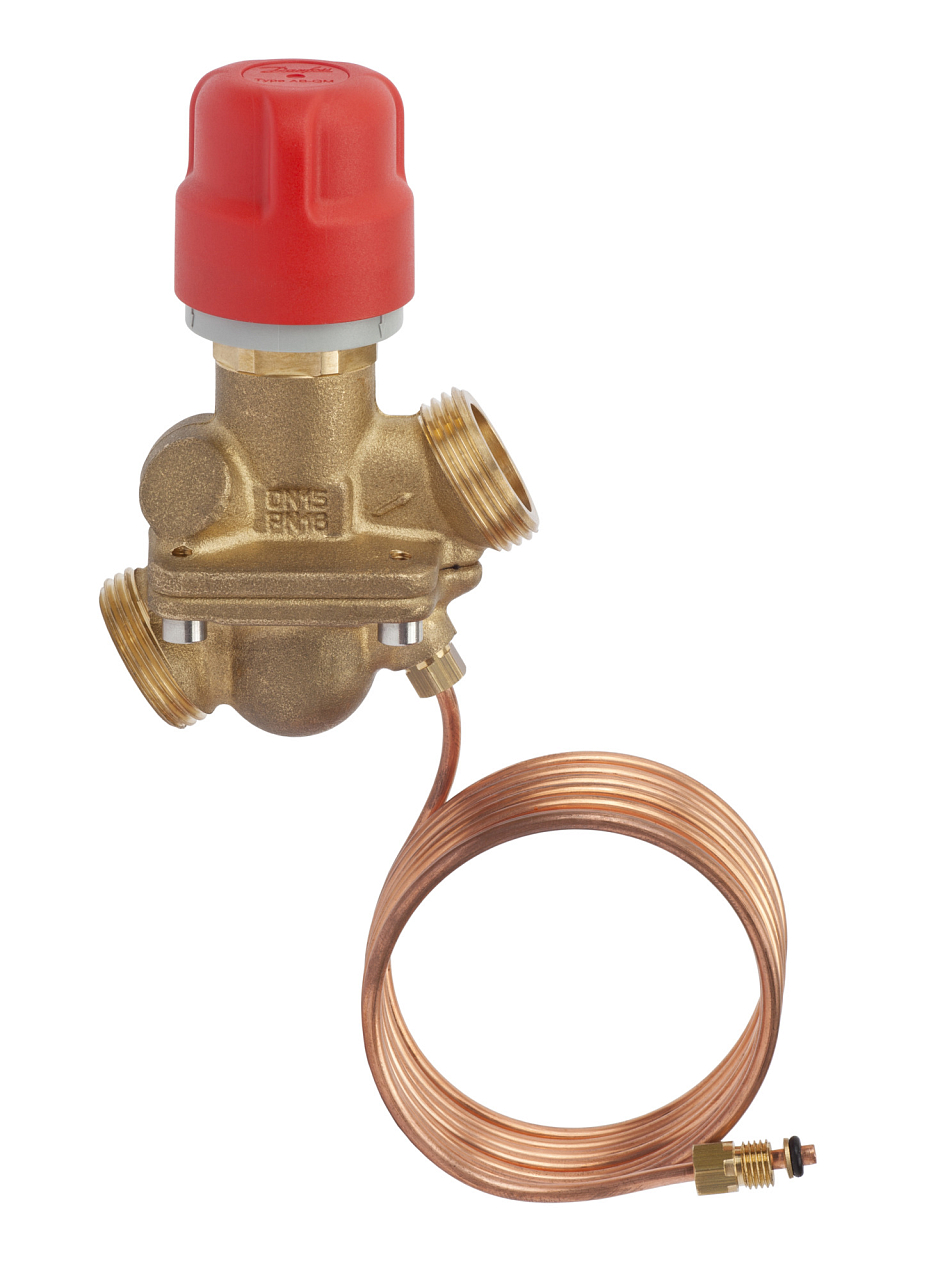

Stáhnout PDFDanfoss AB-PM DN 15 je kombinovaný automatický vyvažovací ventil pro hydraulické vyvažování bytových otopných soustav. V jednom kompaktním tělese integruje tři funkce: regulátor diferenčního tlaku, regulační ventil s lineární charakteristikou a omezovač průtoku. Provedení DN 15 s vnějším závitem G ¾ A je určeno pro instalaci do přívodního potrubí otopné větve.
Ventil AB-PM je navržen pro bytové otopné soustavy v obytných a panelových domech. Montuje se před rozvody každého bytu – v soustavách s radiátory i v soustavách s podlahovým topením (před rozvaděčem). Díky kompaktním rozměrům se vejde i do těsných rozvodných skříní a stojanů. Verze HP (vysoký tlak) je k dispozici pro větší soustavy podlahového topení s vyššími diferenčními tlaky.
Vyšší tlak přívodu působí na horní stranu regulační membrány, nižší tlak z vratného potrubí je přiveden kapilárou na spodní stranu. Při vzrůstu tlaku za částečného zatížení se membrána uzavírá a udržuje konstantní diferenční tlak v regulovaném okruhu. Regulační část ventilu zároveň omezuje průtok na nastavenou hodnotu – procentuální polohou na ventilu se volí projektovaný průtok okruhu. Připojením pohonu TWA-Q (závit M30 × 1,5) lze ventil rozšířit na zónový ventil s podporou nočního útlumu nebo dovolenkového provozu.
Technické parametry – AB-PM DN 15 (003Z1402):
AB-PM se montuje do přívodního potrubí ve směru šipky na tělese ventilu. Kapilára se připojuje do vratného potrubí přes dodaný adaptér (1/16"–3/8") nebo přes partnerský ventil ASV-BD. Kapilára musí být před montáží propláchnuta.
Ano. Na AB-PM lze osadit pohon TWA-Q (24 V AC nebo 230 V AC, provedení NO nebo NC, závit M30 × 1,5). Pohon v kombinaci s prostorovým regulátorem umožňuje zónové řízení, noční útlum nebo dovolenkový provoz. Příslušenství pro omezení zdvihu při použití s pohonem TWA-Q je dostupné pod kódem 003Z1237.
Průtok se nastavuje procentuálně na nastavovacím kroužku ventilu – 100 % odpovídá jmenovitému průtoku pro danou DN. Pro AB-PM DN 15 při Δpr = 10 kPa platí: 100 % nastavení = 300 l/h, 50 % = 150 l/h atd. Nastavení lze mechanicky zablokovat, aby nedošlo k neoprávněné změně.
Standardně ne – kapilára AB-PM se připojuje přes dodaný adaptér přímo do vratného potrubí. Volitelně lze propojit s partnerským ventilem ASV-BD, čímž získáte rozšířené servisní funkce: uzavření soustavy, měření průtoku nebo propláchnutí bez demontáže ventilu.
Standardní AB-PM DN 15 (003Z1402) má nastavitelný rozsah diferenčního tlaku 5–15 kPa a minimální provozní Δp 18 kPa. Verze HP (003Z1412) je navržena pro vyšší diferenční tlaky: Δp nastavení 10–25 kPa, min. provozní Δp 28 kPa. Verze HP se volí pro větší soustavy podlahového topení, kde je dostupný tlak v síti výrazně vyšší.
