Name: Zpětná klapka DN 200 ABO VALVE 824F200
Brand: ABO VALVE
Price: 3539 CZK
Availability: InStock

Parametry a katalogy

Druh armatury	Vertikální
Teplota	-10...130 °C
Tlak	PN 16
Typ připojení	Mezipřírubové
Velikost připojení	DN 200
Hmotnost	7.18 kg

Certifikát ke stažení

Stáhnout PDF

Atest voda ke stažení

Stáhnout PDF

Prohlášení o shodě ke stažení

Stáhnout PDF

Katalogový list ke stažení

Stáhnout PDF

ABO VALVE 824F200 je mezipřírubová zpětná klapka řady 800 v dimenzi DN 200 (8"), s těsněním EPDM (značení 824). Instaluje se přímo mezi příruby potrubí a zabraňuje zpětnému proudění média v potrubním systému.

Kde produkt využijete

Klapka je určená pro rozvody vody, topné systémy a oleje. Díky provedení s těsněním EPDM snáší provozní teploty od −25 °C do +125 °C, takže se hodí do vytápěcích okruhů i technologických potrubních rozvodů, kde je potřeba zamezit zpětnému toku média.

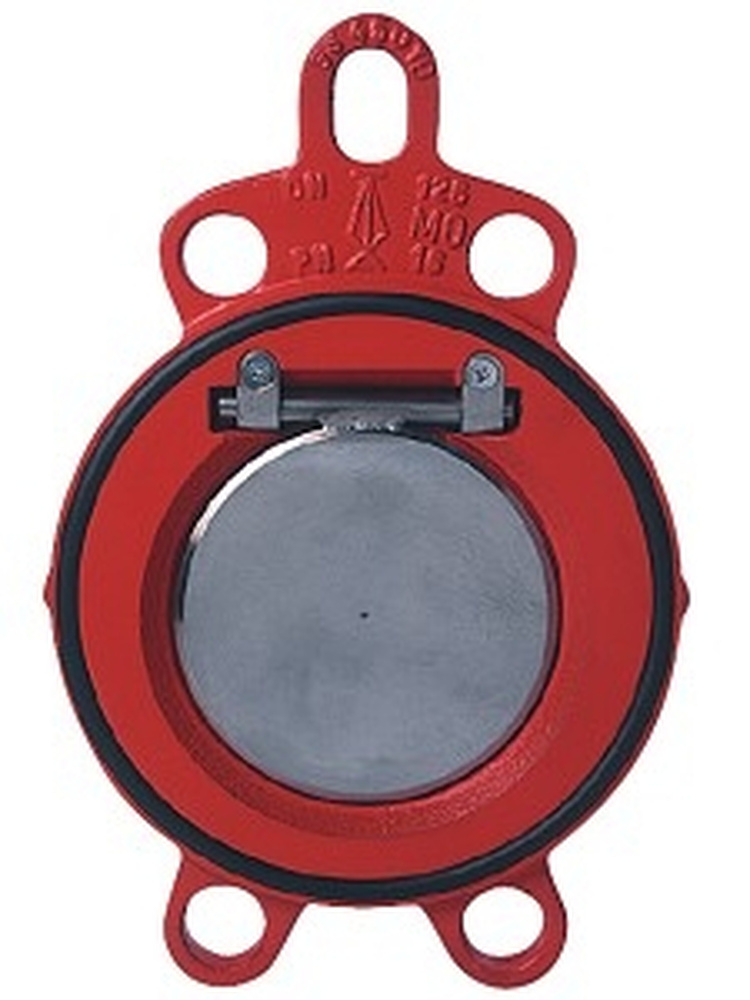

ABO VALVE 824F200 mezipřírubová zpětná klapka DN 200

Konstrukce zpětné klapky ABO VALVE série 800

Konstrukce a materiály

Těleso klapky je z tvárné litiny 0.7040 (GGG40), disk je z nerezové oceli 1.4308 (CF8). Těsnění EPDM zajišťuje odolnost v deklarovaném teplotním rozsahu, úchytka i šrouby jsou z nerezové oceli (1.4308, resp. 1.4301). Konstrukce umožňuje přímou montáž mezi příruby potrubí a díky krátké stavební délce i nízké hmotnosti nevyžaduje rozsáhlé úpravy potrubní trasy.

Specifikace DN 200:

Jmenovitá světlost: DN 200 (8")
Tlaková řada: PN 10, 16
Teplotní rozsah: −25 °C až +125 °C (těsnění EPDM)
Stavební délka (A): 140 mm
Rozměr C: 166 mm
Rozměr D: 268 mm
Rozměr E: 22 mm
Rozměr F: 159 mm
Rozměr H: 214 mm
Hmotnost: 7 kg

Normy: zkouška těsnosti dle EN 12266-1 (Class A) a ISO 5208 (Class A); připojení dle EN 1092-1, 2 a EN ISO 6708; značení dle EN 19; provozní podmínky dle EN 12334

Časté dotazy

Jak se klapka montuje?

Klapka se instaluje přímo mezi příruby potrubí (mezipřírubové provedení) a je stažena šrouby spolu s přírubovým těsněním. Konstrukce má krátkou stavební délku, takže nevyžaduje velký montážní prostor.

Jaké je maximální provozní teplota a tlak?

S těsněním EPDM (značení 824) je klapka určená pro rozsah −25 °C až +125 °C. Tlaková řada je PN 10 nebo 16 podle provedení příruby.

Pro jaká média je klapka vhodná?

Klapka je určená pro vodu, topné systémy a oleje. Pro jiná média nebo speciální požadavky (např. Viton, silikon) výrobce nabízí alternativní materiály těsnění na vyžádání.

Čím se liší od varianty s označením 814?

Označení 814 znamená těsnění NBR s teplotním rozsahem −10 °C až +100 °C, zatímco 824 (tento produkt) má těsnění EPDM s rozsahem −25 °C až +125 °C. Ostatní konstrukce a rozměry jsou shodné.
