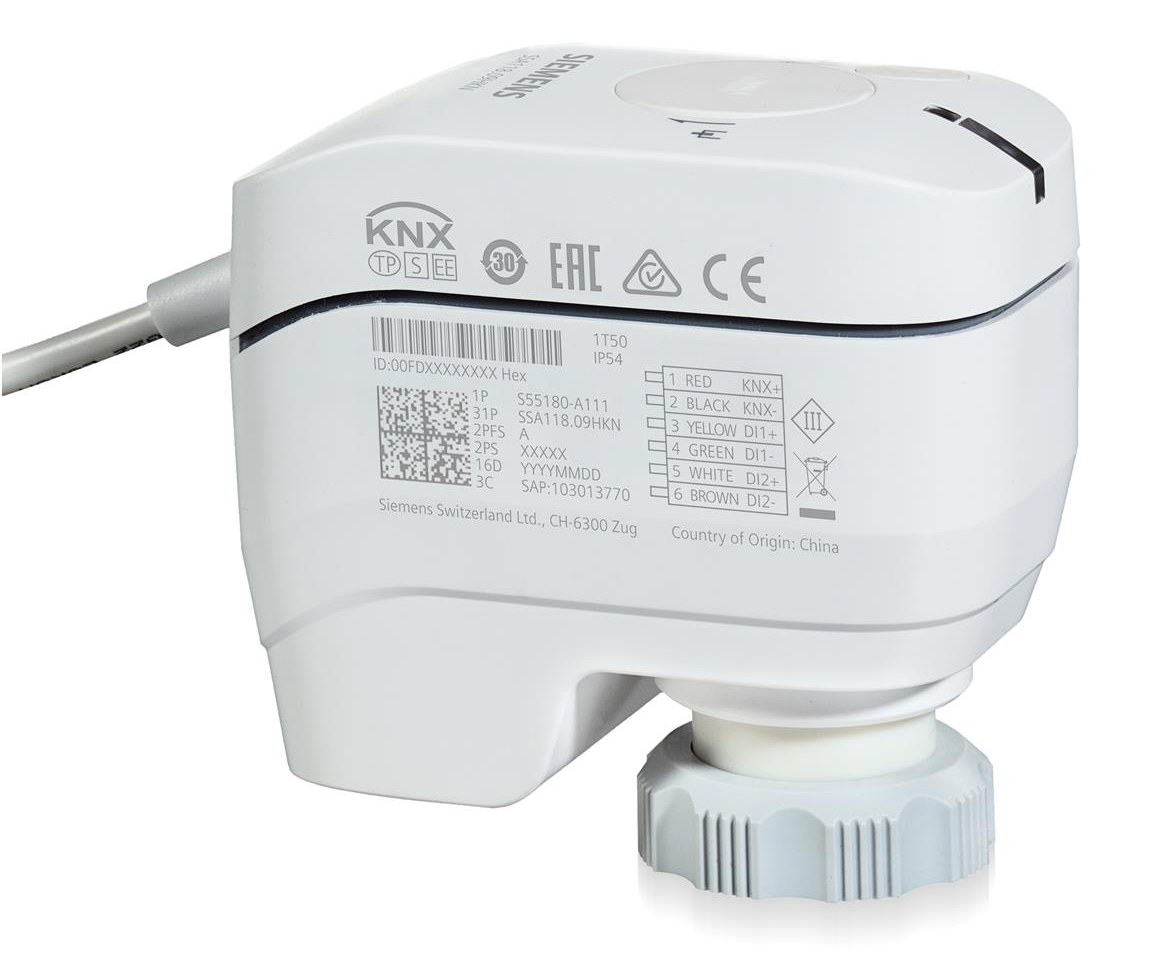

Zdvihový servopohon Siemens SSA118.09HKN se vzdálenou komunikací KNX pro radiátorové vytápění, VAV systémy, fancoil aplikace a stropní chlazení. Více informací
Na objednávku
Délka kabelu | 1,5 m |
Havarijní funkce | Ne |
Napájení | 24 VDC |
Zdvih | 1,2...6,5 mm |
Hmotnost | 0.24 kg |
KATALOGOVÝ LIST ENG ke stažení
Stáhnout PDFElektromotorický pohon SSA118.09HKN se vzdálenou komunikací KNX je vhodný pro radiátorové ventily (VEN, VDN, VUN, M30x1,5 jiných výrobců), kombinované ventily PICV DN 10-32 (VPP46.., VPI46..), MiniCombi ventily (VPD, VPE) a malé kulové ventily (VD1..CLC).
Uplatnění najde v systémech radiátorového vytápění, stropního chlazení, VAV a fancoil aplikacích. Díky vzdálené komunikaci KNX S-Mode přijímá pohon pokyny z regulátoru teploty místnosti. Pohon dokáže ventil nastavit do libovolné polohy mezi dvěma parametrizovatelnými mezními hodnotami. Pohon disponuje dvěma bezpotencionálními vstupy. Je možné zapojit více pohonů paralelně.
Pokud ventil nebyl déle používán, servophon jej jednou za sedm dní aktivuje, aby se ventil zcela otevřel a zase zavřel. Preventivně se tak předchází zadření ventilu. Instalace pohonu je velmi snadná. Jestliže pohon po spuštění nenačte žádnou aplikaci, automaticky se po samokalibraci otevře o 25 %.

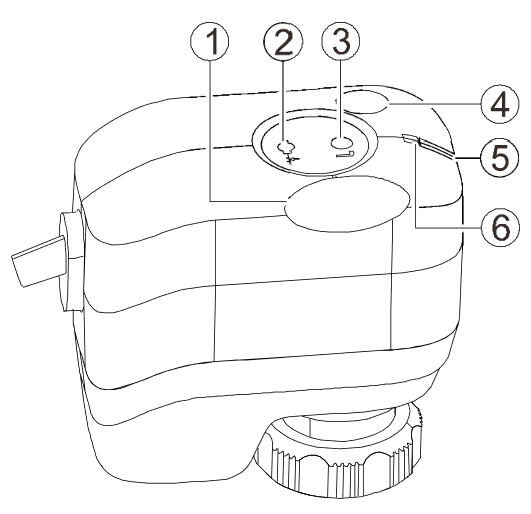

1. Ochranný kryt pro ruční ovládání. Otevírá se pomocí šroubováku.
2. Tlačítko pro aktivaci/deaktivaci ručního ovládání.
3. Ruční nastavení za pomoci šestihranného klíče.
4. Programovací tlačítko KNX
5. LED indikátor polohy
6. LED indikátor KNX komunikace
Na těle pohonu se nachází dvě LED indikace, jedna pro polohu a druhá pro KNX komunikaci. Indikace pohybu svítí buď zeleným, nebo červeným světlem. Zeleně blikající světélko značí sebekalibraci nebo provoz pohonu, konstantní svícení značí, že pohon dojel do koncové pozice a po několika vteřinách se vypne. Červené světélko znamená chybu a svítí konstantně. Střídavé blikání zeleného a červeného světla značí ruční ovládání. Indikace KNX komunikace svítí zeleně, žlutě i červeně. Zelené konstantní světlo značí, že test připojení proběhl úspěšně. Blikající žluté světlo v krátkých intervalech znamená, že se obnovuje tovární nastavení, delší interval značí dobu čekání na připojení. Konstantní červené světélko znamená, že je zařízení v procesu adresování/programování, blikání kratšího intervalu značí, že se nepovedlo připojení pohonu, a delší interval znamená, že se stala chyba a je nutné provést reset napájení.
