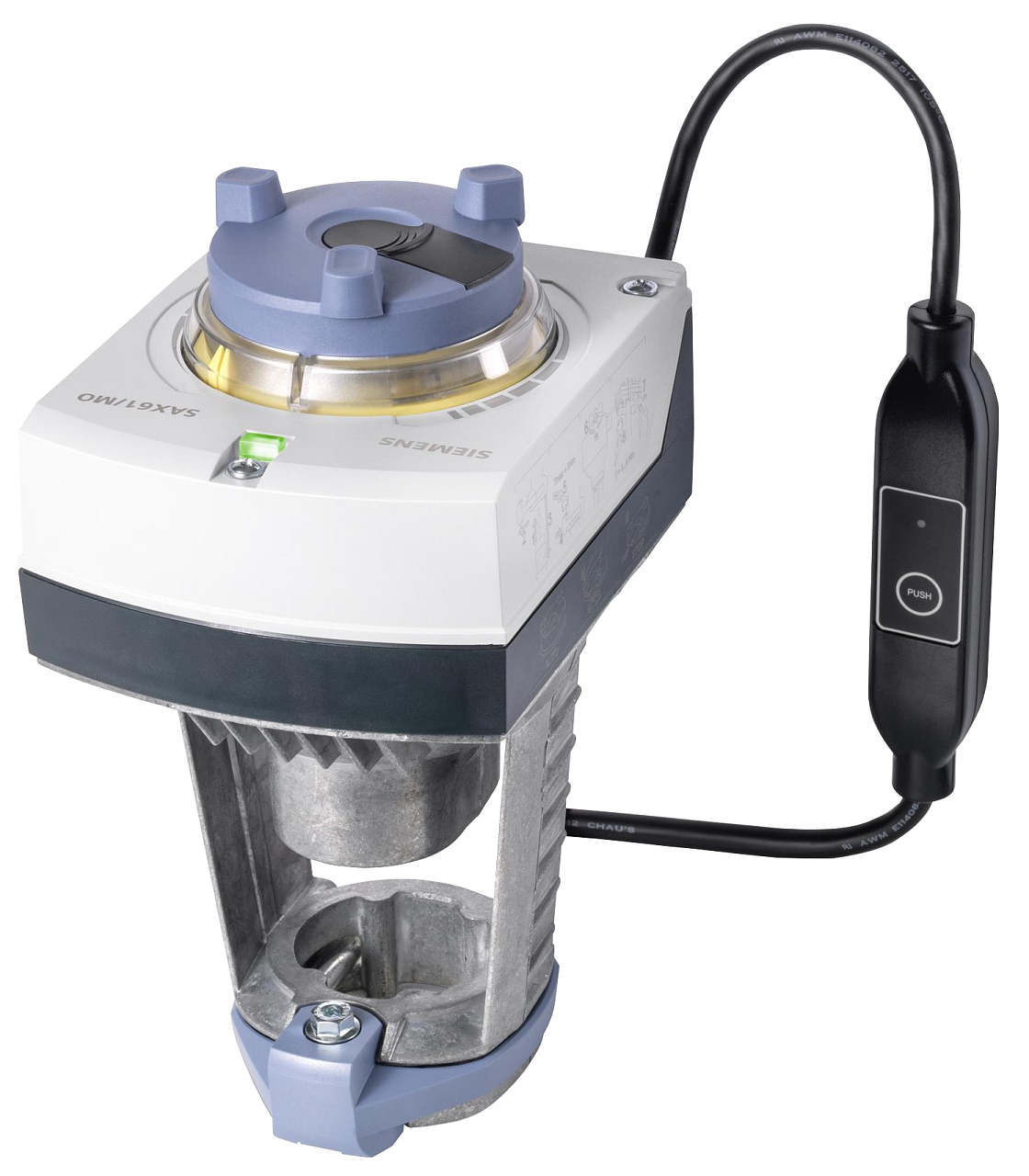

Name: Zdvihový servopohon Siemens SAX 61.03/MO s Modbus komunikací (SAX61.03/MO)
Brand: SIEMENS
Price: 14963 CZK
Availability: OutOfStock

Parametry a katalogy

Havarijní funkce	Ne
Napájení	24 VDC, 24 VAC
Ovládání	Modbus
Pomocný kontakt	Ne
Zdvih	20 mm
Hmotnost	1.85 kg

KATALOGOVÝ LIST ENG ke stažení

Stáhnout PDF

Elektromotorický pohon SAX 61.03/MO se vzdálenou komunikací Modbus je vhodný pro 2- a 3-cestné zdvihové ventily o výšce zdvihu 20 mm v otopných, klimatizačních a větracích soustavách. Ventily lze užít jako regulační i jako uzavírací.

Pohon se instaluje velmi jednoduše, nevyžaduje žádné speciální úpravy. Na jeho těle se nachází LED indikace pohybu a stavu. Může být volitelně rozšířen o dalších funkce, pomocný spínač, potenciometr a vyhřívání stonku.

Pohon je vhodný k ventilům Siemens: V..F21..,V..F22.., V..F31.., V..F32.., V..F40.., V..F41.., V..F42.., V..F52.., a V..F53...

Vlastnosti:

Napětí 24 VAC/VDC
Polohovací síla 800 N
Polohovací čas 30 s
Modbus RTU
Zdvih 20 mm
Ruční nastavení

Funkce:

Samokalibrace - nutno provést při prvním uvedení do provozu. Pohon najede s ventilem do obou koncových poloh (horní, dolní) a naměřené hodnoty si uloží.
Detekce sedla ventilu - je závislá na výkonu pohonu. Po kalibraci si pohon přesný zdvih ventilu uloží do paměti.
Detekce cizích těles - pohon je schopný detekovat přítomnost cizího tělesa ve ventilu a jeho ucpání. Pokud k tomu dojde, pohon provede tři pokusy o uvolnění ventilu. Jestliže nepomohou, pohon zapne LED singalizaci a pokračuje v omezeném provozu.
Modbus RTU - není galvanicky izolován. Přijímá požadovanou polohu ventilu (0...100%), vysílá aktuální polohu (0...100%). Řídí ventil na dálku Otevřít / Zavřít / Min / Max / Stop. Monitoruje požadovanou hodnotu a zálohuje nastavení.
Zpětná vazba polohy
Nucené ovládání - potlačuje automatický režim. Pohon tento příkaz přijímá z nadřazené ovládací jednotky.
