Parametry a katalogy

Délka kabelu	1,5 m
Doba přestavení	72 s
Havarijní funkce	Ne
Krytí IP	IP 40
Napájení	24 VDC, 24 VAC
Ovládání	2...10 V, 0...10 V
Pomocný kontakt	Ne
Provozní teplota	0...50 °C
Síla zdvihu	200 N
Velikost připojení	M30 x 1,5
Zdvih	4,8 mm
Hmotnost	0.18 kg

Technický list ke stažení

Stáhnout PDF

IMI TA-MC15-C/24 je elektromotorický zdvihový servopohon s uzavírací silou 200 N a připojením na ventil rýhovanou mosaznou maticí M30x1,5. Pohon je napájený 24 V AC/DC a lze ho řídit plynule signálem 0(2)–10 V nebo 3bodově. Slouží k ovládání kombinovaných vyvažovacích a regulačních ventilů a vybraných regulačních ventilů IMI.

Kde servopohon využijete

Výrobce pohon určuje pro kombinované vyvažovací a regulační ventily IMI TA řady TBV-C, TBV-CM a TBV-CMP v dimenzích DN 15–25 a dále pro ventily Multi-V a třícestné ventily IMI Heimeier. Uplatní se v otopných a chladicích soustavách budov, kde řídí průtok podle signálu z nadřazené regulace. Pohon je určený pro vnitřní instalace. V chladicích systémech je nutné ventil i potrubí izolovat proti vzniku kondenzace.

Klíčové vlastnosti

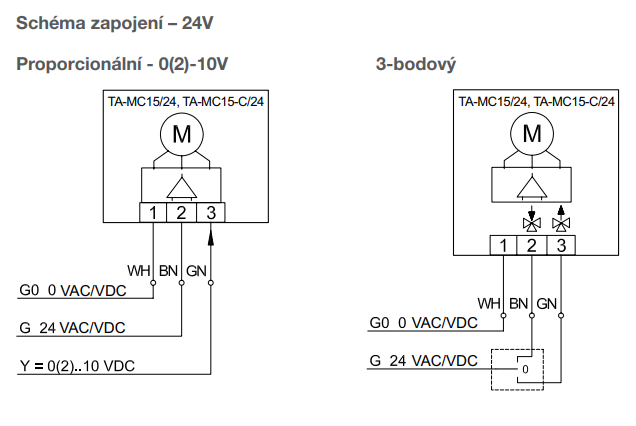

Schéma zapojení servopohonu IMI TA-MC15-C/24 pro řízení 0(2)–10 V a 3bodové řízení

Plynulé i 3bodové řízení

Verze 24 V přijímá plynulý řídicí signál 0(2)–10 V DC (vstupní odpor cca 20 kΩ) nebo 3bodový signál. Směr signálu a počáteční bod se nastavují mikrospínači přímo v pohonu. Při 3bodovém řízení lze směr pohybu otočit prohozením vodičů řídicího signálu na svorkách 2 a 3.

Ochrana ventilu a snadný servis

Pohon se v koncových polohách vypíná v závislosti na zatížení, což chrání ventil i pohon před přetížením. Ochranu proti zablokování ventilu lze u verze 24 V aktivovat vnitřním mikropřepínačem. Polohu ukazuje oranžový ukazatel. Po odpojení napájení lze ventil přestavit ručně imbusovým klíčem 4 mm. Kryt pohonu je uchycený bez šroubů a parametry se nastavují bez programování.

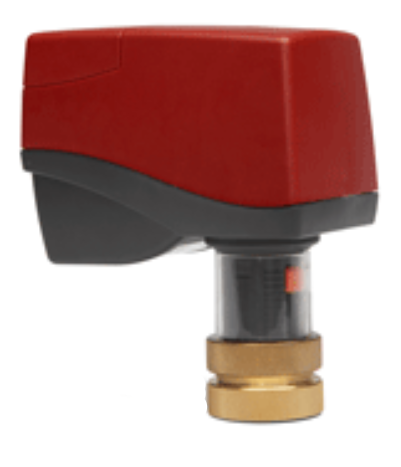

Detail servopohonu IMI TA-MC15-C s oranžovým ukazatelem polohy a připojovací maticí M30x1,5

Technické parametry:

Napájení: 24 V AC/DC ±10 %, 50–60 Hz
Elektrický příkon: 2,5 VA
Vstupní signál: 0(2)–10 V DC nebo 3bodový
Uzavírací síla: 200 N
Zdvih: 4,8 mm
Rychlost přestavení: 15 s/mm
Pracovní režim: S1

Připojení k ventilu: rýhovaná mosazná matice M30x1,5
Třída krytí: IP40
Třída ochrany: III (podle EN 60730)
Teplota okolí: 0–50 °C
Teplota média: max. 120 °C
Kabel: 1,5 m, s kovovými koncovkami
Hmotnost: 0,18 kg

Časté dotazy

Na které ventily je servopohon určený?

Výrobce uvádí kompatibilitu s kombinovanými ventily IMI TA TBV-C, TBV-CM a TBV-CMP v dimenzích DN 15–25 a s ventily Multi-V a třícestnými ventily IMI Heimeier. Pohon se na ventil připojuje maticí M30x1,5. Pro ventily jiných řad mohou být potřeba adaptéry.

Jaký je rozdíl mezi verzí 24 V a 230 V?

Verze TA-MC15-C/24 (61-015-011) umožňuje plynulé řízení 0(2)–10 V i 3bodové řízení a má aktivovatelnou ochranu proti zablokování ventilu. Verze 230 V (61-015-012) podporuje pouze 3bodové řízení. Uzavírací síla a připojení k ventilu jsou u obou verzí stejné.

V jaké poloze lze pohon namontovat?

Pohon lze montovat svisle i vodorovně. Výrobce nepřipouští montáž hlavou dolů pod ventil na vodorovném potrubí. Nad pohonem je potřeba ponechat přibližně 50 mm volného prostoru.

Lze ventil ovládat ručně, např. při uvádění do provozu?

Ano. Po odpojení napájení lze pohonem otáčet imbusovým klíčem 4 mm. Aktuální polohu ukazuje oranžový ukazatel na pohonu.

Je možné pohon použít venku nebo v chladicím okruhu?

Pohon s krytím IP40 je určený pro vnitřní instalace. O použití ve venkovním prostředí je potřeba se poradit s výrobcem. V chladicích systémech je pohon použitelný, ale ventil i potrubí musí být izolované proti vzniku kondenzace.
