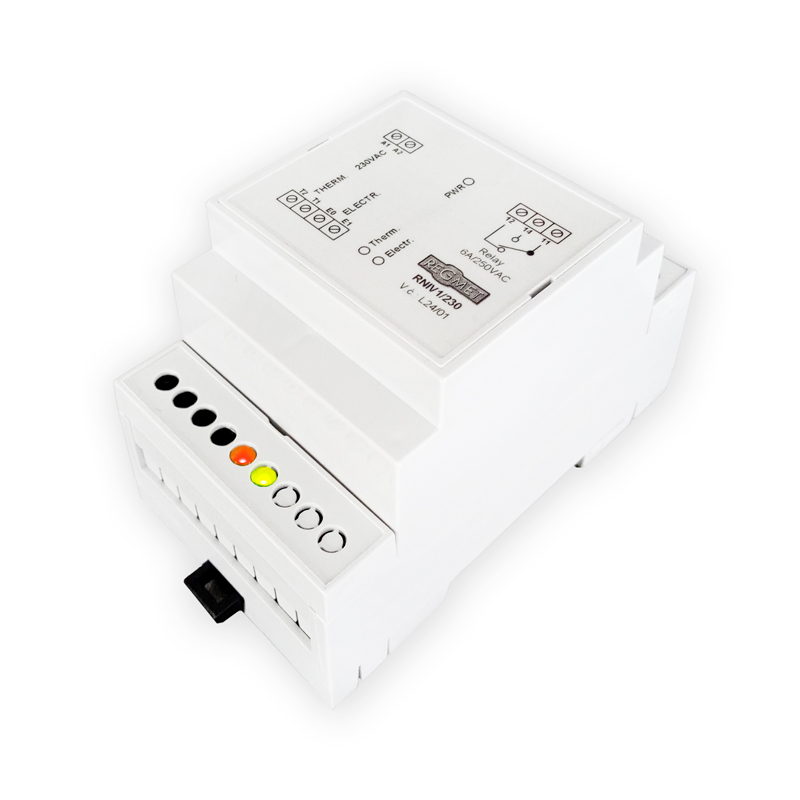

Vyhodnocovací relé RNIV1 je určeno k monitorování hladiny vodivých kapalin a teploty pomocí vodivostních elektrod a tepelné pojistky nebo PTC termistoru. Toto zařízení je vhodné jako funkční náhrada za model NIV 101/A od společnosti Wilo a je přizpůsobeno pro spojení obou typů vstupů na jeden výstupní kontakt relé. Je navrženo tak, aby při poklesu hladiny kapaliny nebo přehřátí motoru automaticky vypínalo, což je indikováno pomocí LED diod. RNIV1 umožňuje jednoduchou instalaci na DIN lištu TS35 a je kompatibilní s napájecím napětím 24 VAC.

Hlavní vlastnosti:

• Vstupy pro vodivostní elektrody a tepelnou pojistku/PTC termistor.
• Jeden bezpotenciálový přepínací kontakt relé.
• Indikace stavu pomocí LED diod: žlutá (hladina), červená (teplota).
• Napájecí napětí 24 VAC.
• Montáž na DIN lištu TS35 pro snadnou instalaci.
• Příkon max. 0,5VA, zpoždění cca 2s.
• Životnost minimálně 20 x 10^6 cyklů.
• Provozní teplota -10 až 50°C, vlhkost 10 až 95%RH bez kondenzace.
• Stupeň krytí krabičky IP40, svorkovnic IP20.

Montáž a připojení:

• Před instalací a zapojením se doporučuje důkladně se seznámit s návodem.
• Elektrodové a napájecí vodiče by měly být vedeny odděleně.
• Optimální je použití koaxiálního kabelu pro elektrodové vodiče s maximální délkou 20m.
