Parametry a katalogy

Atex	Zóna 22, Zóna 2
Napájení	24 VAC
Rozsah tlaku	+/- 250 Pa
Výstup	4...20 mA, 0...10 V
Hmotnost	0.50 kg

Datový list EN ke stažení

Stáhnout PDF

Rotork RedCos-P-250 je elektronický snímač tlaku a diferenčního tlaku určený pro provoz ve výbušném prostředí zóny 2 a 22 dle ATEX. Měří tlak v rozsahu ±250 Pa a převádí ho na standardizovaný analogový výstup 0–10 V nebo 4–20 mA, který lze zvolit přímo na místě instalace.

Kde snímač využijete

RedCos-P-250 se používá pro měření diferenčního tlaku ve vzduchotechnice (HVAC), v chemickém a farmaceutickém průmyslu i v offshore a onshore provozech, kde hrozí výskyt hořlavých plynů, par, mlh nebo prachu. Je určený do prostředí klasifikovaného jako zóna 2 (plyny) a zóna 22 (prach) podle směrnice ATEX 2014/34/EU.

Díky provozní teplotě do -20 °C a krytí IP66 je vhodný i pro venkovní instalaci a technologické provozy s náročnějším prostředím.

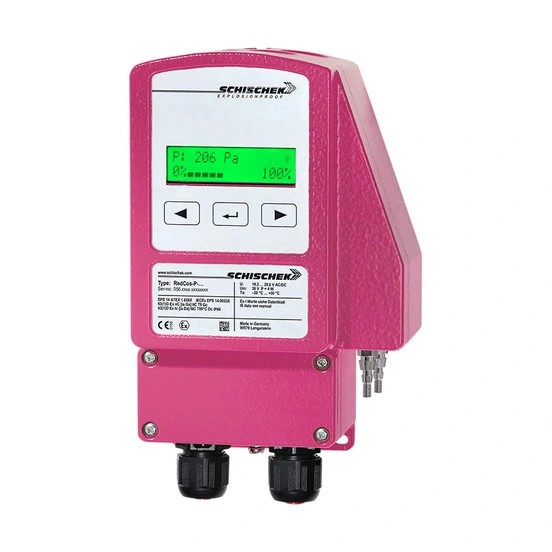

Rotork RedCos-P-250 tlakový snímač pro zónu 2 a 22

Displej a ovládací tlačítka RedCos-P-250

Konfigurace a zobrazení

Snímač má podsvícený displej 2×16 znaků a tři tlačítka, kterými se na místě nastavuje měřicí rozsah, typ výstupu (0–10 V nebo 4–20 mA), chování při chybě čidla i ochrana heslem. Nulový bod se kalibruje přímo v menu po zkratování tlakových přípojek P+ a P−.

Pouzdro je hliníkové tlakově lité, volitelně s mořeodolnou povrchovou úpravou, nebo nerezové pro agresivní prostředí. Provozní teplota je -20 až +50 °C, skladovací -35 až +70 °C.

Výrobní nastavení:

Rozsah tlaku od výrobce: ±250 Pa (nastavitelný od min. 50 Pa do max. 25 000 Pa)
Výstupní signál: 4–20 mA
Chování při chybě čidla: klesající signál až na 0 V / 0 mA

Heslo: 0000 (ochrana heslem není aktivní)

Časté dotazy

V jakých prostředích lze snímač instalovat?

RedCos-P-250 je certifikovaný do zóny 2 (plyny, páry, mlhy) a zóny 22 (prach) podle ATEX 2014/34/EU, s osvědčením EPS 14 ATEX 1656X a IECEx EPS 14.0023X. Provozní teplota je -20 až +50 °C.

Je potřeba k snímači samostatná jiskrově bezpečná bariéra?

Ne. Snímač má integrovanou Ex svorkovnici a nevyžaduje žádný přídavný Ex-i modul ani jiskrově bezpečné vedení mezi rozvaděčem a snímačem.

Jak se snímač nastavuje?

Přímo na místě pomocí tří tlačítek a podsvíceného displeje, bez PC nebo speciálního softwaru. Lze zvolit jednotku (Pa, mbar, inH2O), měřicí rozsah, typ výstupu (V/mA) i chování při chybě.

Jaké provedení zvolit pro offshore nebo agresivní prostředí?

K dispozici je verze -VA v nerezovém provedení a offshore varianty -OCT/-OVA s trubkovým připojením pro upínací kroužek Ø 6 mm a mořeodolnou povrchovou úpravou.

Vyžaduje snímač pravidelnou údržbu?

Snímač je bezúdržbový, doporučuje se roční kontrola dle EN/IEC 60079-17. Čistí se pouze vlhkým hadříkem.
