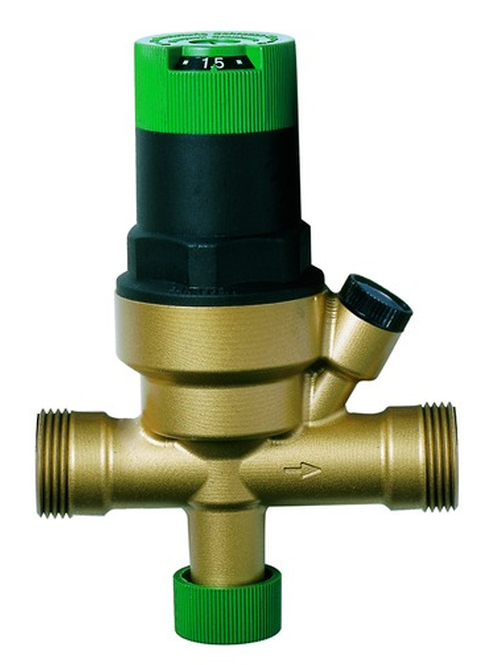

Plnící ventil slouží k napouštění uzavřených topných soustav a jejich tlakové regulaci. Ovládacím kolečkem je možné nastavit požadovaný výstupní tlak. Integrovaný redukční ventil pak vyrovnává tlakové výkyvy vstupního tlaku, díky čemuž není ovlivněn výstupní tlak. Součástí je i zpětný ventil, který chrání rozvody pitné vody před vratkou vody z otopného systému.

Ventil je možné dodatečně osadit manometrem pro přesné hlídání tlaku v potrubí. Manometr je nutné dokoupit zvlášť. Požadovaný tlak se nastavuje na stupnici ovládacího kolečka.

Celkem se vantil skládá z těla ventilu, krytu pružiny s ovládacím kolečkem a stupnicí, pružiny, vložky ventilu, vestavěného zpětného ventilu, vložky uzavíracího ventilu s vroubkovaným ovládacím kolečkem. Ventil na obou koncích disponuje jak vnějším tak i vnitřním závitovým připojením pro větší flexibilitu.

Vlastnosti

• vstupní tlak PN16
• výstupní tlak nastavitelný 1...3 bar, z výroby nastaven na 1,5 bar
• vnější závitové připojení 3/4"
• vnitřní závitové připojení 1/2"

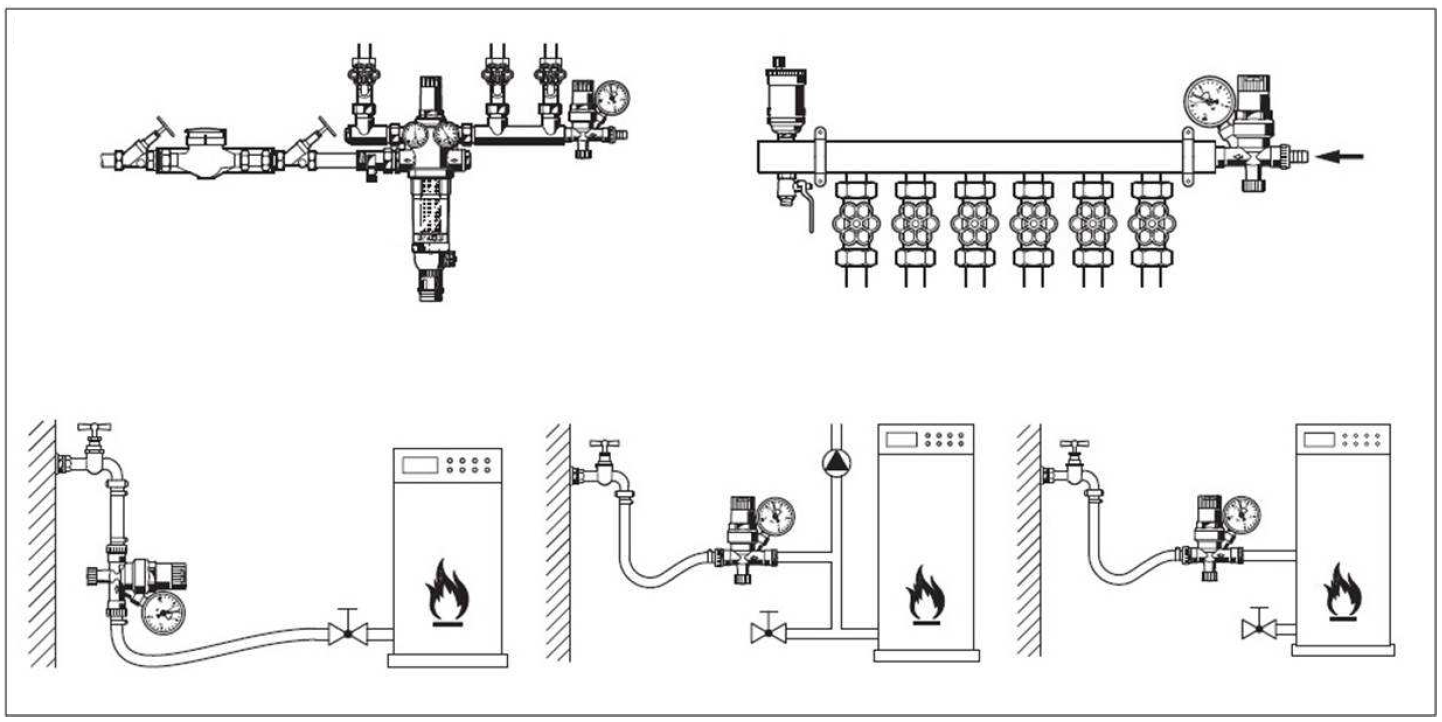

Příklady instalace
