Zařízení je určeno pro měření energie v topných nebo chladicích okruzích. Zařízení je certifikováno dle MID pro topné aplikace a splňuje požadavky normy EN1434. Umožňuje komunikaci přes BACnet, Modbus nebo MP-Bus a lze jej napájet prostřednictvím PoE. Konfigurace probíhá pomocí Belimo Assistant App nebo webového serveru.

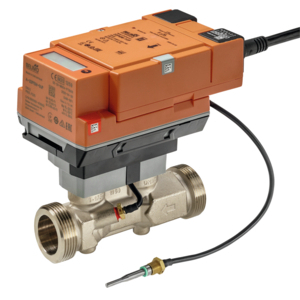

Měřič tepelné energie se skládá z části pro měření množství, vyhodnocovací elektroniky a dvou snímačů teploty. Jedno čidlo teploty je integrováno do čidla průtoku, druhé čidlo teploty je instalováno jako externí čidlo. Zařízení určuje tepelnou energii dodávanou spotřebičům prostřednictvím topného okruhu nebo získaného z tepelného výměníku pomocí chladicího okruhu z objemového průtoku a teplotního rozdílu mezi přívodem a zpátečkou. Může být instalován buď na zpátečce nebo na přívodním systému potrubí.

Technické parametry

• Jmenovitý průtok (qp): 6 m³/h
• Nejvyšší průtok (qs): 12 m³/h
• Rozsah napětí: AC/DC 24 V
• Provozní teplota kapaliny: 0...120°C
• Krytí: IP54 (logický modul), IP65 (senzorový modul)

Komunikační možnosti

• Podpora BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus
• Možnost připojení k Belimo Cloud
• Konfigurace přes NFC a Belimo Assistant App

Další vlastnosti

• Certifikace MID dle směrnice 2014/32/EU
• Možnost napájení přes PoE
• LCD displej pro zobrazení hodnot
